产品介绍
水力旋流器是用于分离去除污水中较重的粗颗粒泥砂等物质的设备。有时也用于泥浆脱水。分压力式和重力式两种,常采用圆形柱体构筑物或金属管制作。水靠压力或重力由构筑物(或金属管)上部沿切线进入,在离心力作用下,粗重颗粒物质被抛向器壁并旋转向下和形成的浓液一起排出。较小的颗粒物质旋转到一定程度后随二次上旋涡流排出。

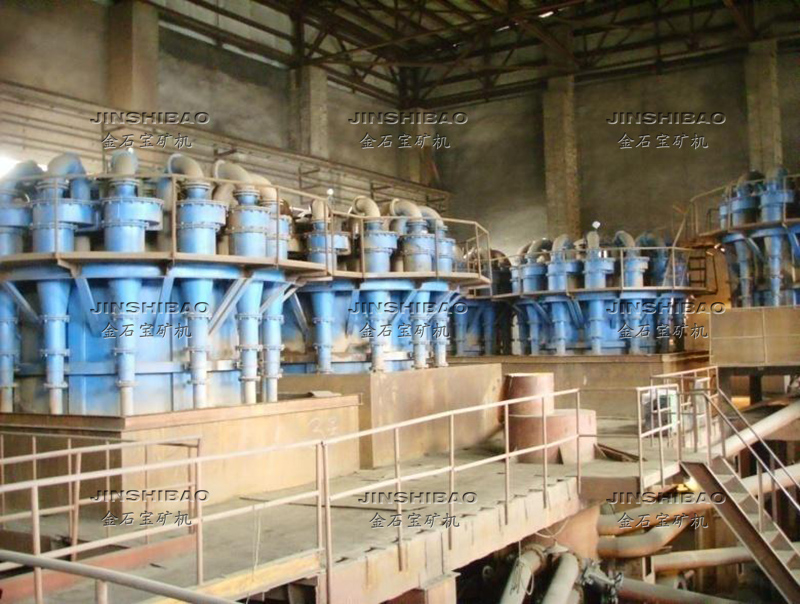

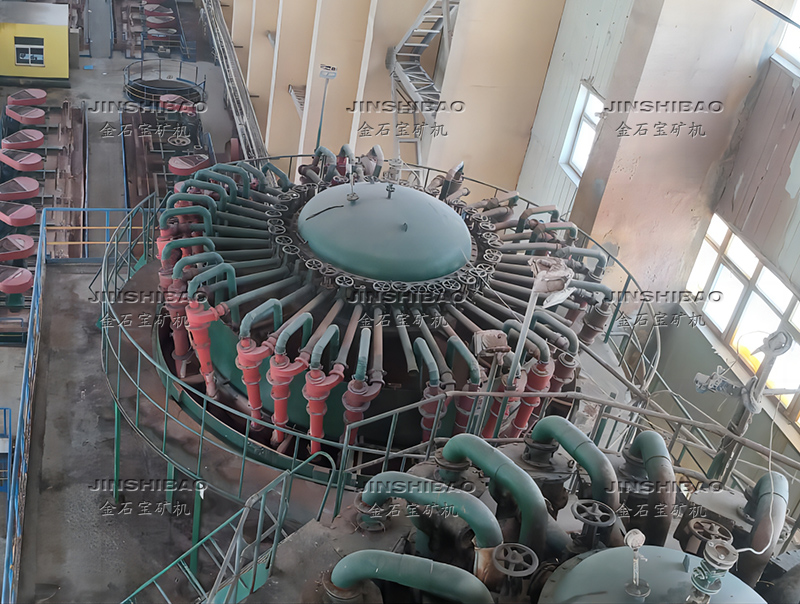

水力旋流器在选矿工业中主要用于分级、分选、浓缩和脱泥。当水力旋流器用作分级设备时,主要用来与磨机组成磨矿分级系统;用作脱泥设备时,可用于重选厂脱泥;用作浓缩脱水设备时,可用来将选矿尾矿浓缩后送去充填地下采矿坑道。
水力旋流器无运动部件,构造简单;单位容积的生产能力较大,占面积小;分级效率高(可达80%~90%),分级粒度细;造价低,材料消耗少。
设备结构

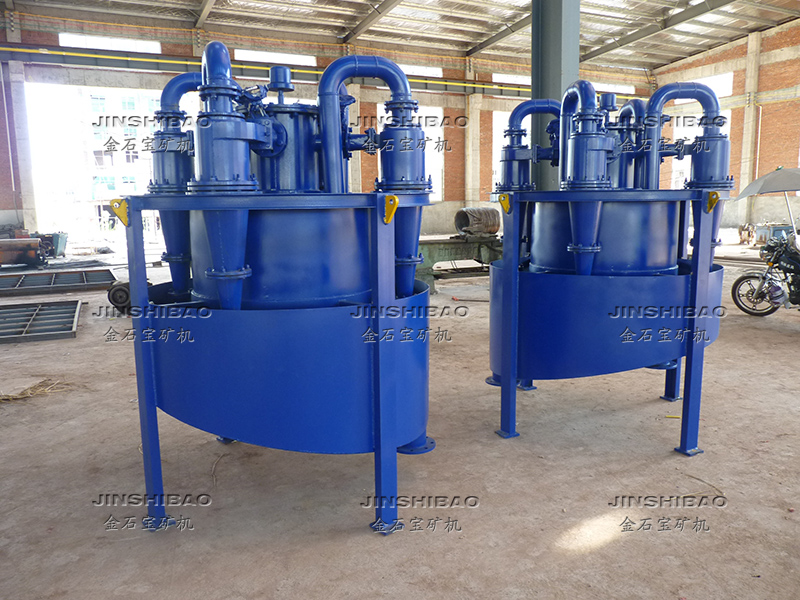

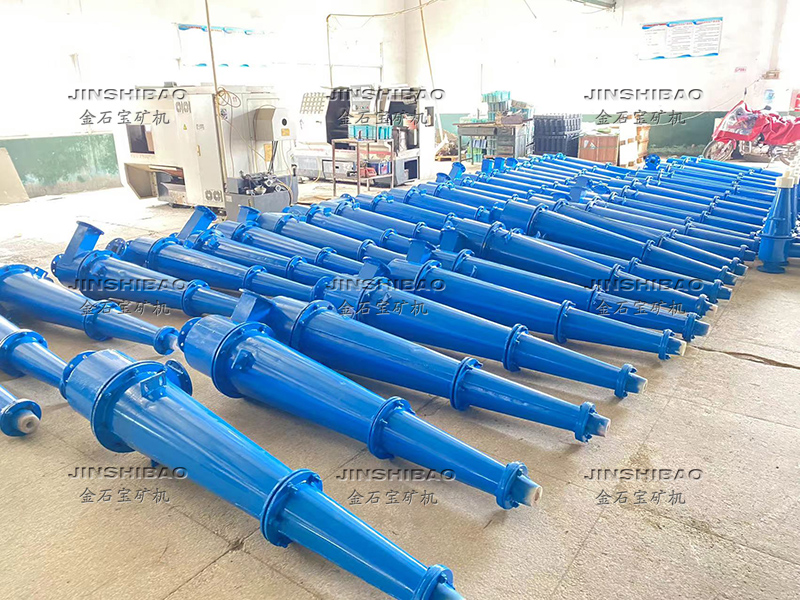

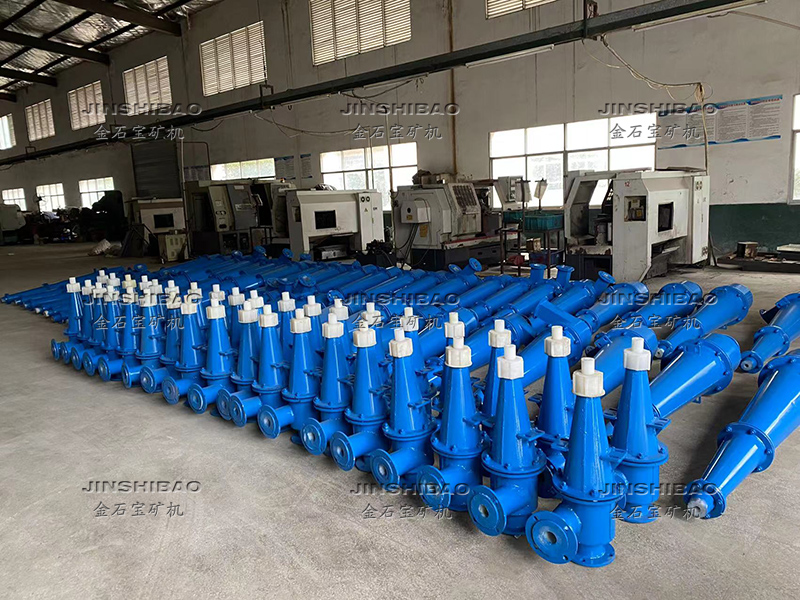

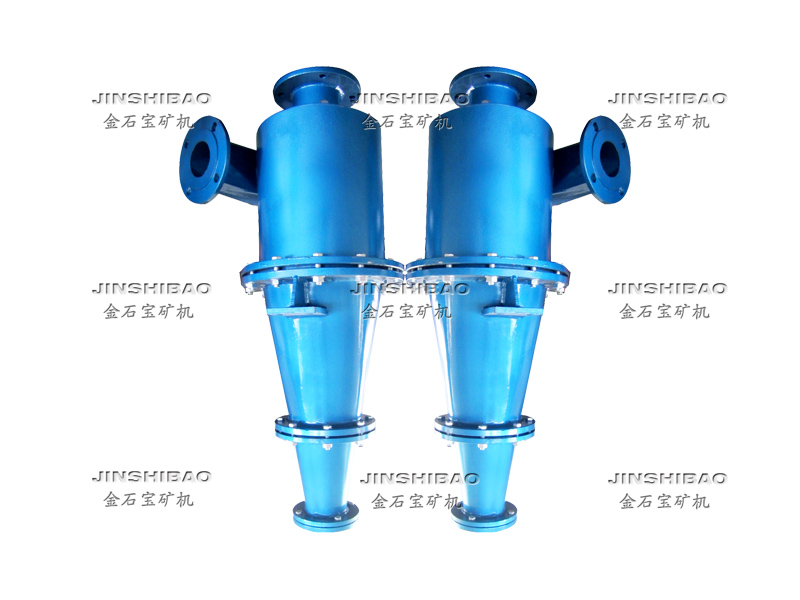

水力旋流器由上部一个中空的圆柱体,下部一个与圆柱体相通的倒椎体,二者组成水力旋流器的工作筒体。除此,水力旋流器还有给矿管,溢流管,溢流导管和沉砂口。
技术参数
规格(FX) | 溢流管径(mm) | 底流口径(mm) | 锥角 () | *大给料粒度(mm) | 给料压力Mpu | 处理能力㎡/h | 分离粒度um |
710 | 240、260、280 | 120、140、160 | 20 | 16 | 0.03-0.4 | 400-550 | 74-250 |
660 | 180、200、220、240 | 80、110、150 | 20 | 16 | 0.03-0.4 | 250-360 | 74-220 |
610 | 160、180、200、220 | 90、100、110 | 20 | 12 | 0.03-0.4 | 200-260 | 74-200 |
500 | 130、140、150、160、180、220 | 35、45、50、65、70、80、90、100 | 10 20 25 | 10 | 0.03-0.4 | 140-220 | 74-200 74-200 74-150 |
350 | 80、90、105、115、120 | 30、35、40、45、50、60、70 | 15 20 25 | 6 | 0.03-0.4 | 60-105 | 50-150 50-150 50-120 |
300 | 55、65、80、100、120 | 20、25、30、35、40 | 15 20 25 | 5 | 0.05-0.4 | 45-90 | 50-120 50-150 50-150 |
250 | 60、75、80、100、120 | 16、18、20、25、30、35、40 | 10 15 20 | 3 | 0.05-0.4 | 40-65 | 40-100 40-100 30-100 |
200 | 40、50、55、60 | 16、20、24、28、32 | 15 20 | 2 | 0.05-0.4 | 25-40 | 40-100 10-100 |
165 | 40、50、55、60 | 30、35、40、45、50 | 20 6 | 1.5 | 0.05-0.4 | 20-30 | 40-90 |
150 | 30、35、40、45、50 | 8、10、12、14、16、18、20、22 | 8 15 20 | 1.5 | 0.05-0.4 | 11-20 | 30-74 30-74 20-74 |
125 | 25、30、35、40 | 8、10、12、14、16、18 | 7 8 | 1 | 0.06-0.4 | 8-15 | 20-100 20-74 20-100 |
100 | 20、25、35、40 | 8、10、12、14、16、18 | 8 15 20 | 1 | 0.05-0.4 | 5-12 | 10-100 10-74 |
75 | 16、17、20 | 4、5、6、7、8、10、12 | 7 15 | 0.6 | 0.1-0.5 | 2-5 | 20-74 5-40 |
50 | 11、13、15、18 | 3、6、8、10、12 | 6 15 | 0.3 | 0.1-0.5 | 1.5-3 | 10-74 5-30 |
40 | 10、12、14、16 | 1、2、3、4、5、8、10、12 | 4 5 | 0.3 | 0.1-0.5 | 1-2 | 10-50 |
25 | 5、6、7、8 | 2、3、4、5 | 3 5 | 0.2 | 0.1-0.5 | 0.3-1 | 3-10 2-10 |
10 | 2、3、4 | 1、2 | 4 | 0.1 | 0.1-0.6 | 0.05-0.1 | 1-5 |
