云锡摇床

一、产品概述云锡摇床的全套生产图纸资料是严格按照云南锡业公司的标准图纸所生产,该种摇床广泛应用于0.02-2mm的锡、钨、铅、铋、钛、锰、钽、铌、金等有色、黑色、稀土等矿物重选。经过多年的矿山生产实践证明:云锡摇床具有性能稳定,选矿效率高、平稳、噪音小和使用维修方便等特点,深受广大矿山企业用户的欢迎。云锡式...


在线咨询 全国热线
15879778652
产品介绍

20年专注于矿山机械制造


一、产品概述

云锡摇床广泛应用于0.02-2mm的锡、钨、铅、铋、钛、锰、、铌、金等有色、黑色、稀土等矿物重选。经过多年的矿山生产实践证明:云锡摇床具有性能稳定,选矿效率高、平稳、噪音小和使用维修方便等特点,深受广大矿山企业用户的欢迎。

云锡式床头运动的不对称性较大,且有较宽的差动性调节范围以适应不同的给料粒度和选别要求,适于在横向坡度较小时处理细粒级,特别是矿泥时时候。

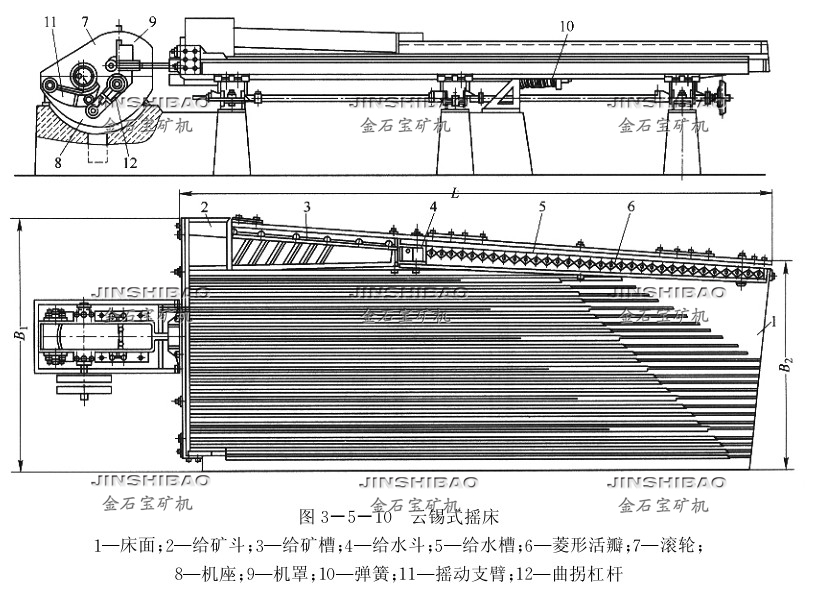

二、云锡摇床构造

云锡摇床主要由床面、床头、溜动设备三大部分组成。床面由床架部分和给矿槽等部分组成。床面支撑在溜动设备上,由床头的床面挂钩连接床面,在床头的推动下使床面往复运动进行选矿。 床头系采用偏心轴带动偏心滚轮来推动摇杆支臂,例摇杆支臂叉推动联接丁头螺杆,因而使螺杆往复运动。床头润滑轴承系采用ZQSN5-5-5材料作为滑动轴承,具有噪音小转动灵活等特点。溜动设备部分主要是用来调节选矿设备所需要坡度,利用手轮调节斜度托板,使床面产生坡度。

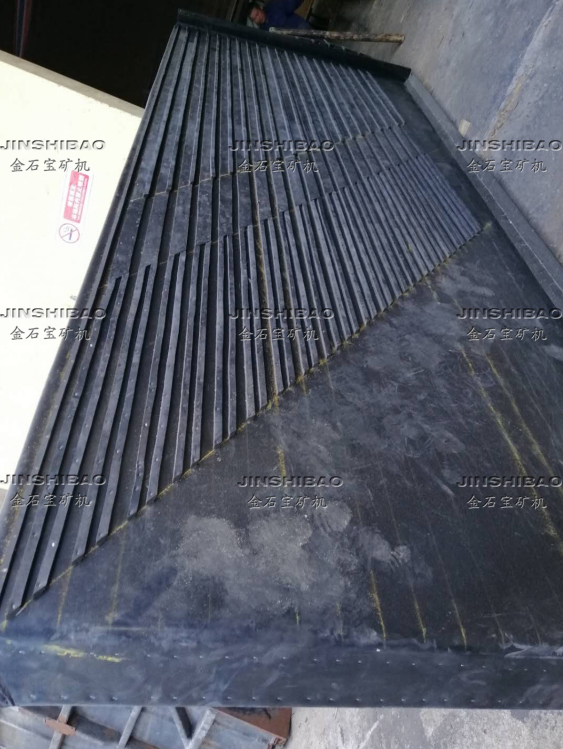

用户可以根据选矿粒度和浓度的不同选择适当的床面,床面的外形尺寸与6-S摇床面基本相同,不同的是床面在纵向连续有几个坡度。床面有粗砂床、细砂床面和刻槽(矿泥)床面3种。

三、主技术参数

名称

规格

技术性能

床面尺寸

4500×1850×500(mm)

摇床类别



冲程

mm)

冲次

(次/分)

总耗水量

M3/台日

处理量

T/台日

外形尺寸

5454×1825×1242(mm)

可调冲程

8-22mm

粗砂床面

16-22

240-290

190

30

配用电机

Y90L-6   1.5千瓦

绒砂床面

10-16

300-320

80

8

总机重

800kg

刻槽床面

10-16

330-340

50

5

四、云锡摇床选矿技术要求

摇床类别

选别技术条件

给矿粒度

mm)

给矿浓度

(%)

给矿体积

(m3/台日)

洗涤水量

m3/台日)

*小安装

粗砂摇床

2-0.2

20-25

130±

60

2030`

细砂摇床

0.5-0.037

15-20

50±

30

1050`

刻槽摇床

0.074-0.019

15-20

30±

20

0045`
