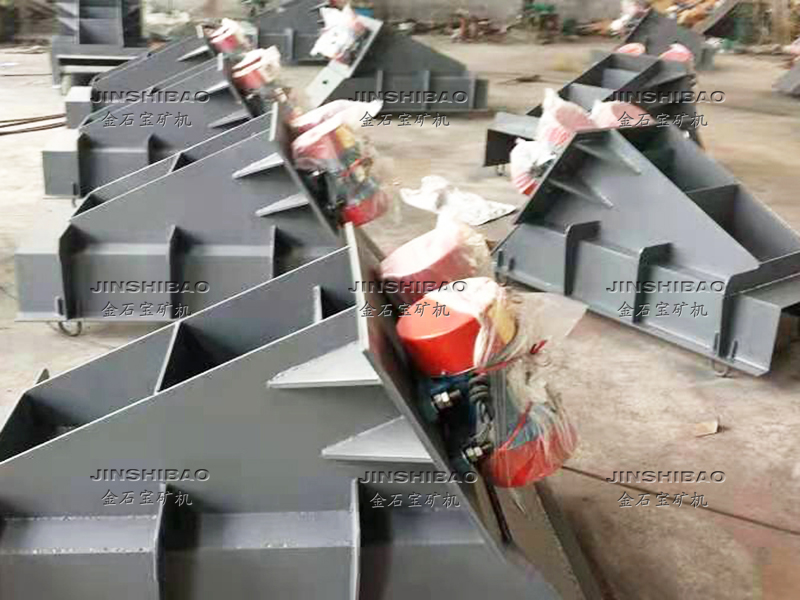

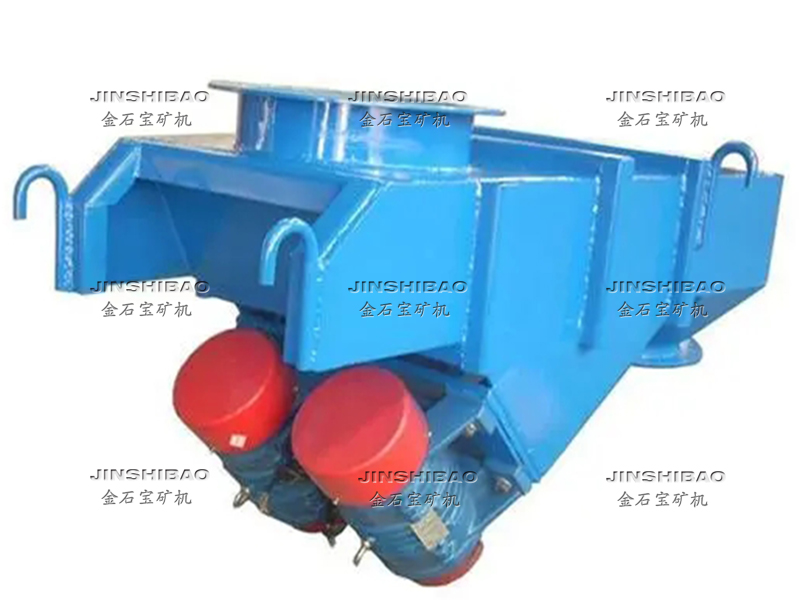

DZ振动给料机
一、 使用范围
DZ系列振动给料机是一种新型、节能通用给料设备。该机采用新型振动电机做激振源，具有结构简单、紧凑、使用及维修方便，给料连续均匀，料槽磨损小，使用寿命长等优点，适用于把块状、颗粒状、粉状物料从贮仓中均匀、定量、连续支线任务到受料设备中，广泛应用于冶金、煤炭、化工、建材、陶瓷、磨料、磨具、粮食等行业。
二、工作原理及特点
DZ系列振动给料机是利用新型振动电机驱动，使机体沿槽体方向作周期直线往复振动来实现均匀、定量给料。具有如下特点：
①特殊的电机设计、合理的机械结构，保障短时间达到额定启动力矩。
② 两台振电电机对称安装在机体上，激振动强而稳定，处理能力大。
③物料在给料槽中跳跃式运动，对给料槽磨损很小
三、 主要技术参数

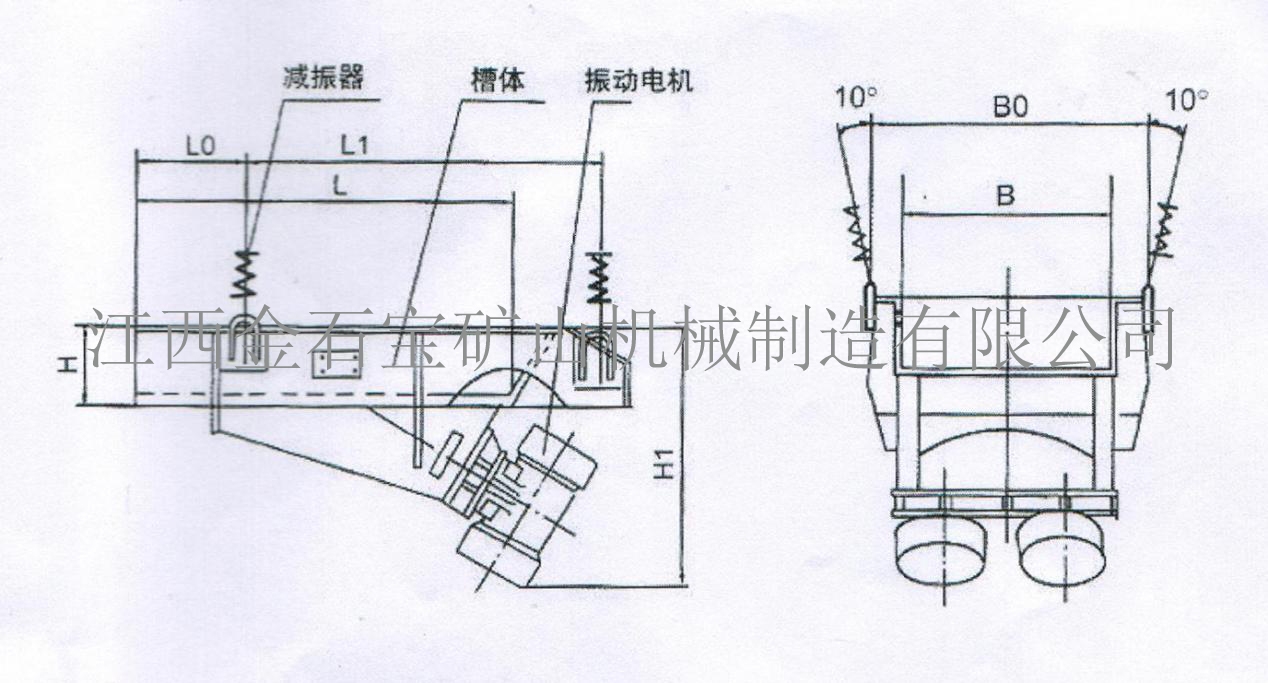

型号 | 生产率≤T/h | 给料槽尺寸B*L*H mm | 粒度≤mm | 运行方式 | 振动电机 | 外形尺寸mm | ||||
型号 | 功率KW | L0 | L1 | H1 | B0 | |||||
DZ30-4 | 15 | 300*800*120 | 120 | 连续 | 2.5-4 | 0.18*2 | 250 | 430 | 550 | 430 |
DZ40-4 | 40 | 400*1000*160 | 5-4 | 0.25*2 | 325 | 550 | 630 | 550 | ||
DZ50-4 | 50 | 500*1100*200 | 8-4 | 0.40*2 | 325 | 650 | 670 | 650 | ||
DZ60-4 | 85 | 600*1200*250 | 150 | 16-4 | 0.75*2 | 350 | 770 | 800 | 770 | |
DZ70-4 | 100 | 700*1300*280 | 180 | 16-4 | 0.75*2 | 350 | 870 | 850 | 870 | |
DZ80-4 | 200 | 800*1600*300 | 200 | 16-4 | 0.75*2 | 450 | 1000 | 980 | 1000 | |
DZ90-4 | 220 | 900*1600*350 | 250 | 20-4 | 1.1*2 | 450 | 1100 | 980 | 1100 | |
DZ100-4 | 240 | 1000*1600*350 | 32-4 | 1.5*2 | 450 | 1210 | 1110 | 1210 | ||
DZ110-4 | 400 | 1100*1800*400 | 350 | 32-4 | 1.5*2 | 450 | 1340 | 1110 | 1340 | |
DZ130-4 | 440 | 1200*2000*400 | 32-4 | 1.5*2 | 500 | 1440 | 1110 | 1440 | ||
DZ150-4 | 475 | 1300*2200*400 | 32-4 | 1.5*2 | 550 | 1540 | 1110 | 1540 | ||
DZ70-6 | 80 | 700*1300*280 | 150 | 20-6 | 1.5*2 | 350 | 870 | 900 | 870 | |
DZ80-6 | 160 | 800*1600*300 | 180 | 30-6 | 2.2*2 | 450 | 1000 | 1020 | 1000 | |
DZ90-6 | 240 | 900*1600*350 | 240 | 40-6 | 3.0*2 | 450 | 1100 | 1020 | 1100 | |
DZ110-6 | 320 | 1000*1600*350 | 50-6 | 3.7*2 | 450 | 1340 | 1180 | 1340 | ||
DZ130-6 | 400 | 1300*2200*400 | 320 | 50-6 | 3.7*2 | 550 | 1540 | 1230 | 1540 | |
DZ150-6 | 500 | 1500*2400*400 | 50-6 | 3.7*2 | 600 | 1680 | 1230 | 1680 | ||

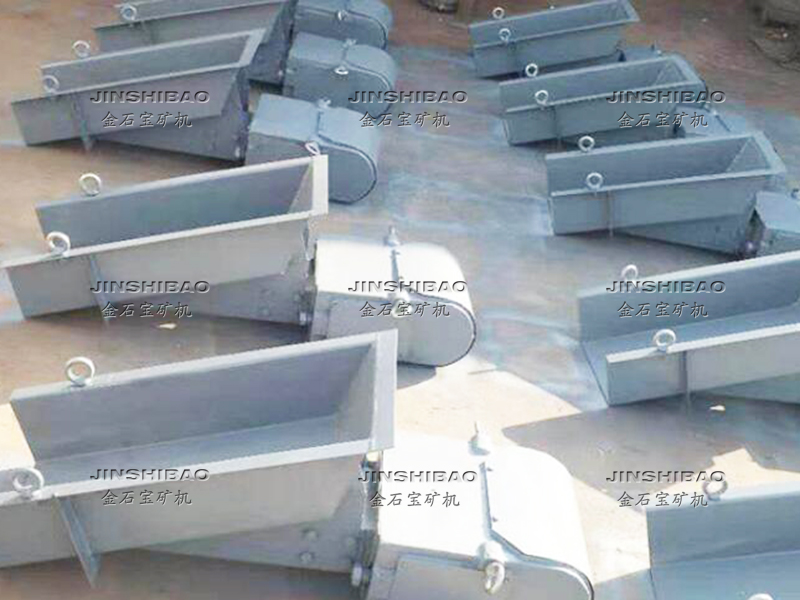

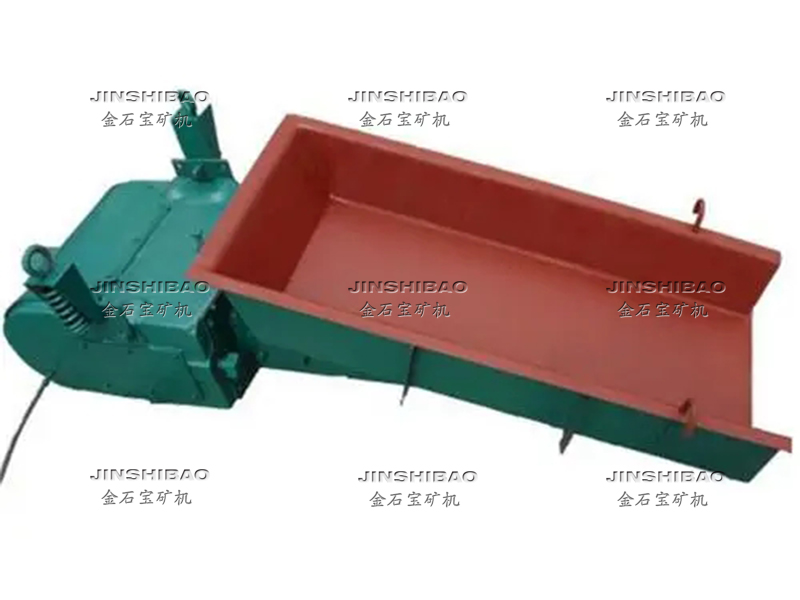

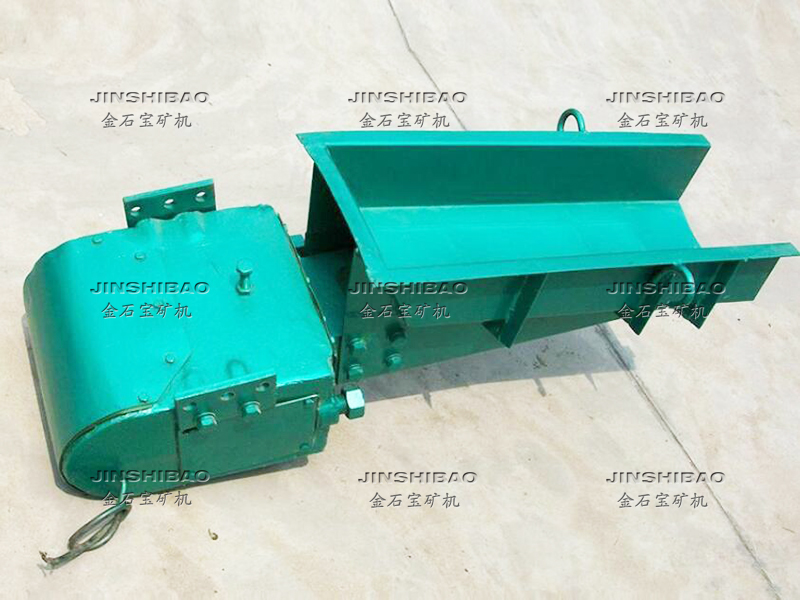

GZ电磁给料机
GZ 电磁振动给料机广泛应用于矿山、冶金、煤炭、建材、轻工、采矿、化工、粮油加工等行业。主要作用是将块状、颗粒状及粉状物料从贮料仓或漏斗中连续均匀，并且定量地输送到收料设备，如球磨机、皮带输送机、电子配料秤、斗式提升机、粉碎机等，以及用于自动配料，定量包装等，并可用于自动控制的流程中，是自动微机配料和连续生产等工艺中不可缺少的配套设备。
特点
电磁振动给料机是一种新型的给料设备，它和其它给料设备相比具有以下特点：
1、 体积小、重量轻、结构简单、安装方便，无转动部件不需润滑，维修方便，运行费用低。
2、 电磁振动给料机由于运用于机械振动学的共振原理，双质体在低临界近共振状态下工作，因而消耗电能力。
3、 由于可以瞬时地改变和启闭料流，所以给料量有较高的精度。
4、 本系列电振动的控制采用了可控硅半波整流线路，因此在使用过程中可以通过调节可控硅开放角的办法方便地无有地调节给料量，并可以实现生产流程的集中控制盒自动控制。
5、 由于给料槽中的物料在给料过程中连续的被抛起，并按抛物线的轨迹向前进行跳跃运动，因此给料槽的磨损较小。
6、 本系列电振机不适用于 300℃以上的灼热物料和具有防爆要求的场合。
结构和工作原理
1、结构

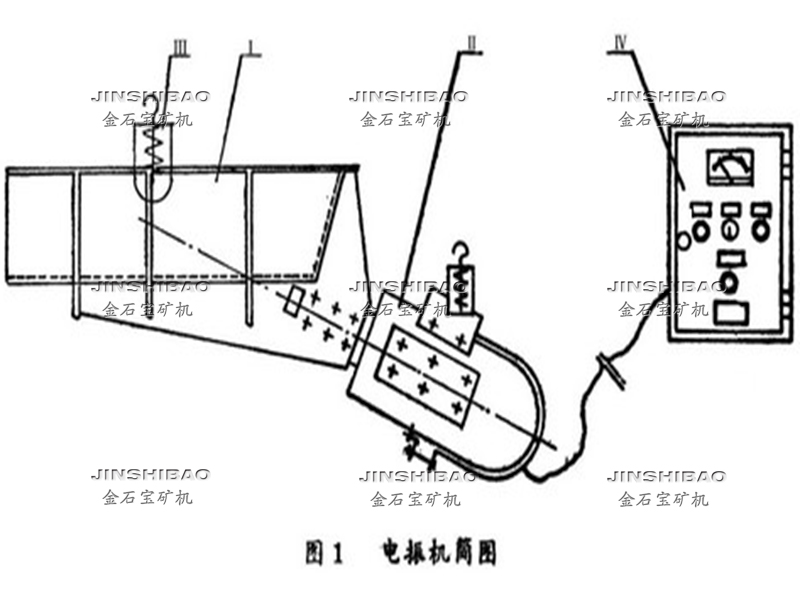

电磁振动给料机由以下主要部分组成（见图 1）。
主要技术参数
类型 | 型号 | 生产率(t/h) | 给料颗粒 mm | 双振幅 mm | 供电电压 V | 电流 A | 有功功率 kw | 配套控制器型号 | 重量 kg | ||
0° | -10° | 工作电流 | 表示电流 | ||||||||
基本型 | GZ0 | 5 | 7 | 50 | 1.75 | 220 | 1.34 | 1 | 0.06 | XK35 | 75 |
GZ1 | 10 | 14 | 50 | 3.0 | 2.3 | 0.15 | 146 | ||||
GZ2 | 25 | 35 | 75 | 4.58 | 3.8 | 0.25 | 217 | ||||
GZ3 | 35 | 50 | 85 | 6.8 | 5.5 | 0.35 | 300 | ||||
GZ4 | 50 | 70 | 100 | 8.4 | 7 | 0.45 | 412 | ||||
GZ5 | 80 | 120 | 150 | 12.7 | 10.6 | 0.65 | 656 | ||||
GZ6 | 120 | 180 | 150 | 15 | 12 | 1.1 | 950 | ||||
GZ7 | 150 | 210 | 180 | 16.4 | 13.3 | 1.5 | 1212 | ||||
GZ8 | 250 | 350 | 200 | 24.6 | 20 | 3 | 1685 | ||||
密封型 | GZ0F | 4 | 5.6 | 40 | 1.75 | 220 | 1.34 | 1 | 0.06 | 77 | |
GZ1F | 8 | 11.2 | 40 | 3.0 | 2.3 | 0.15 | 154 | ||||
GZ2F | 20 | 28 | 40 | 4.58 | 3.8 | 0.25 | 246 | ||||
GZ3F | 30 | 40 | 50 | 6.8 | 5.5 | 0.35 | 320 | ||||
GZ4F | 40 | 56 | 60 | 8.4 | 7 | 0.45 | 360 | ||||
GZ5F | 60 | 92 | 80 | 12.7 | 10.6 | 0.65 | 668 | ||||
GZ6F | 95 | 120 | 80 | 15 | 12 | 1.1 | 1103 | ||||
GZ7F | 120 | 168 | 80 | 16.4 | 13.3 | 1.5 | 1278 | ||||
GZ8F | 150 | 200 | 100 | 18.2 | 15.5 | 3 | 1780 | ||||
注：振动频率每分钟 3000 次，振动角 20°，调谐值 0.9，电源频率 50HZ,功率因数 COS￠ =0.3。
